Impianti completi per il trasporto di bobine

Studiato e costruito per permettere le operazioni di trasporto bobine

Un impianto completo per il trasporto di bobine è un sistema automatizzato progettato per la movimentazione, lo stoccaggio e la gestione di bobine di materiale come carta, metallo, plastica, tessuto e altri materiali avvolti. Questi impianti sono cruciali in settori come quello cartario, metalmeccanico, tessile e della plastica, dove le bobine sono parte integrante del processo produttivo.

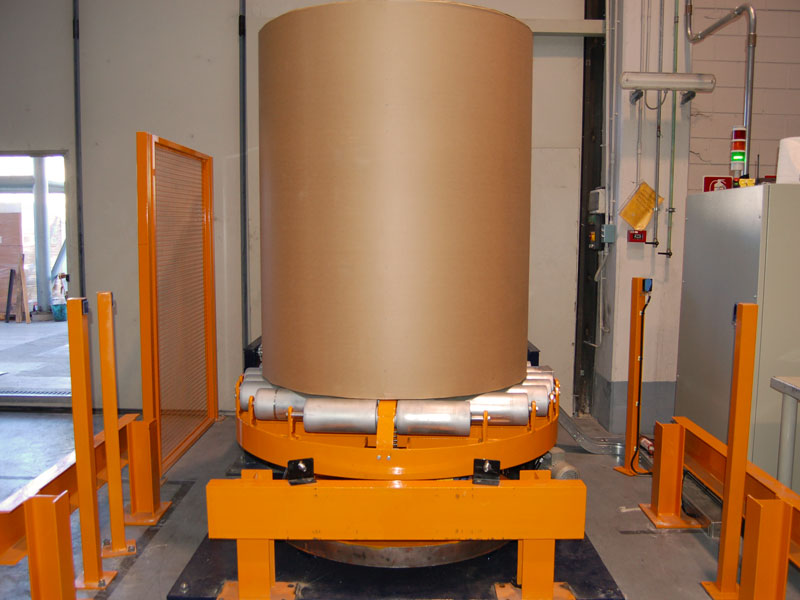

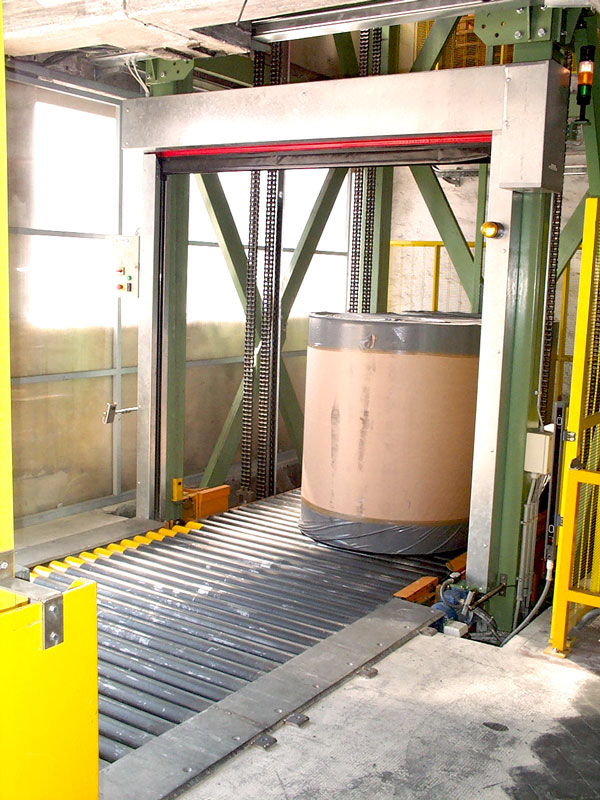

L'impianto è stato studiato e costruito per permettere le operazioni di trasporto bobine o fasce di bobine di carta su pallet e non, provenienti dai lavorazioni precedenti. L’impianto è composto da: nastri trasportatori a tapparelle per il trasporto orizzontale di bobine intere o di fasce di bobine, ribaltatori bobine a comando idraulico e elettrico a forche, rulliere di trasferimento bobina su pallet con asse verticale della stessa. Una rulliera di pesatura montata su celle di carico tarate, una rulliera girevole per deviare la bobina su pallet di un angolo pari a 90°. Quattro rulliere di accumulo pallet con bobine asse verticale.

Sistemi di Carico e Scarico:

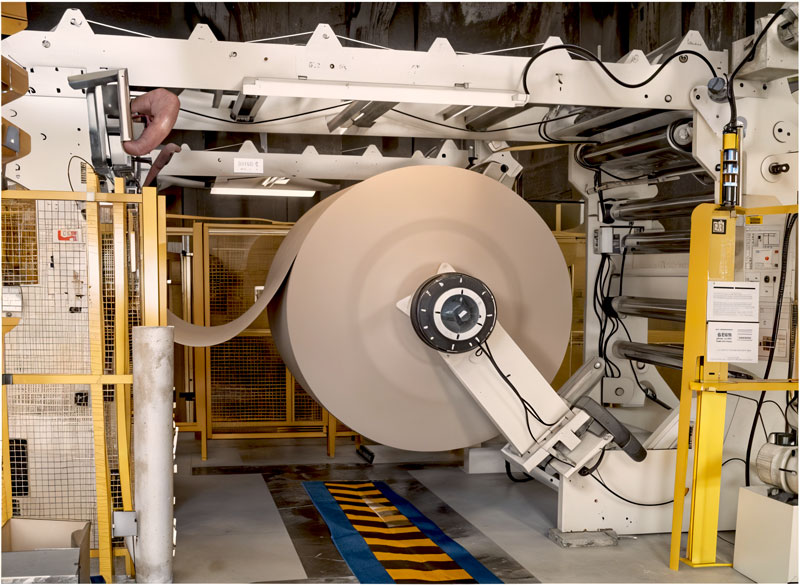

Caricatori di Bobine: Dispositivi automatici che sollevano e posizionano le bobine sui nastri trasportatori o sui veicoli a guida automatica (AGV). Possono essere dotati di pinze o bracci robotici per gestire bobine di diverse dimensioni e pesi.

Scaricatori di Bobine: Sistemi che rimuovono le bobine dai nastri trasportatori o dagli AGV, posizionandole nei luoghi di stoccaggio o nelle linee di produzione.

Nastri Trasportatori e Rulliere:

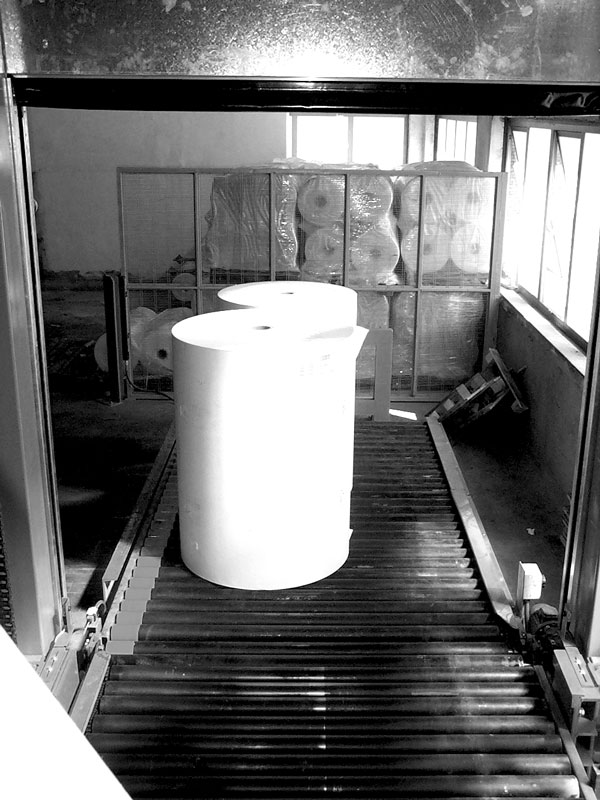

Nastri a Rulli Motorizzati: Utilizzati per il trasporto orizzontale delle bobine all'interno dell'impianto. Questi sistemi possono essere personalizzati per gestire bobine di varie dimensioni e pesi, garantendo un trasporto sicuro e stabile.

Rulliere Inclinabili: Permettono il trasporto delle bobine su pendenze, facilitando il movimento verticale senza necessità di sollevamento.

Trasportatori a Catena: Utilizzati per il trasporto di bobine molto pesanti, come quelle di acciaio o altri metalli, offrendo un'alta capacità di carico.

Sistemi di Trasporto Verticale:

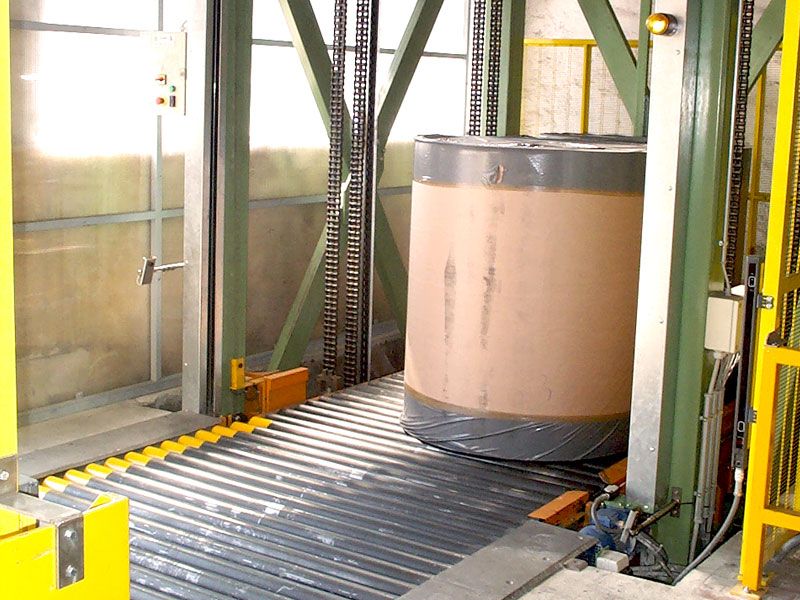

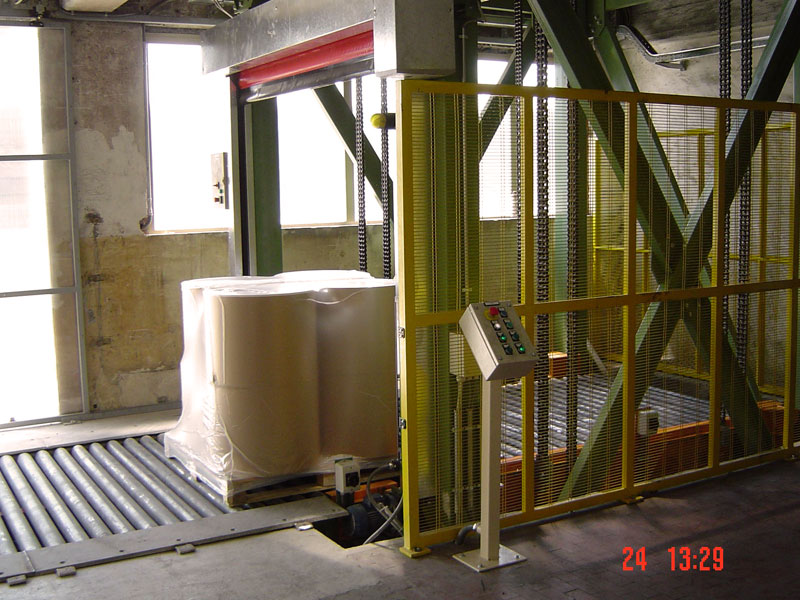

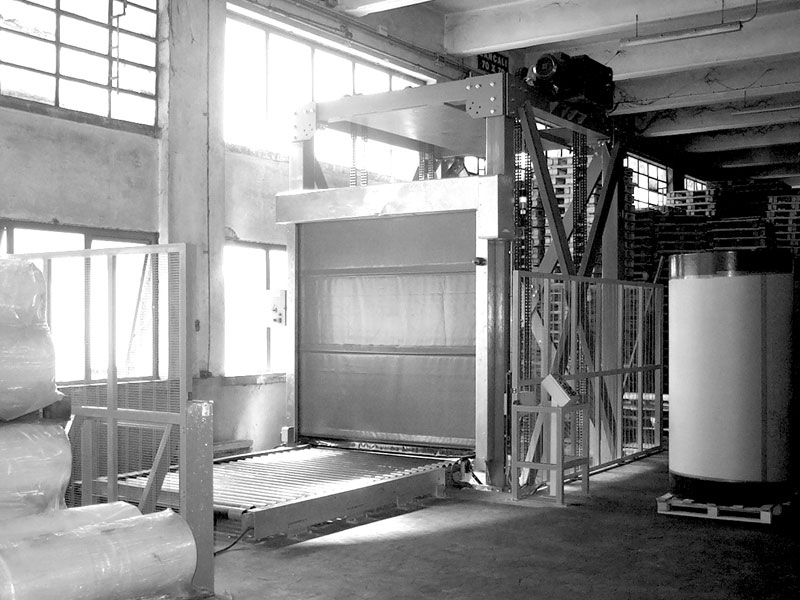

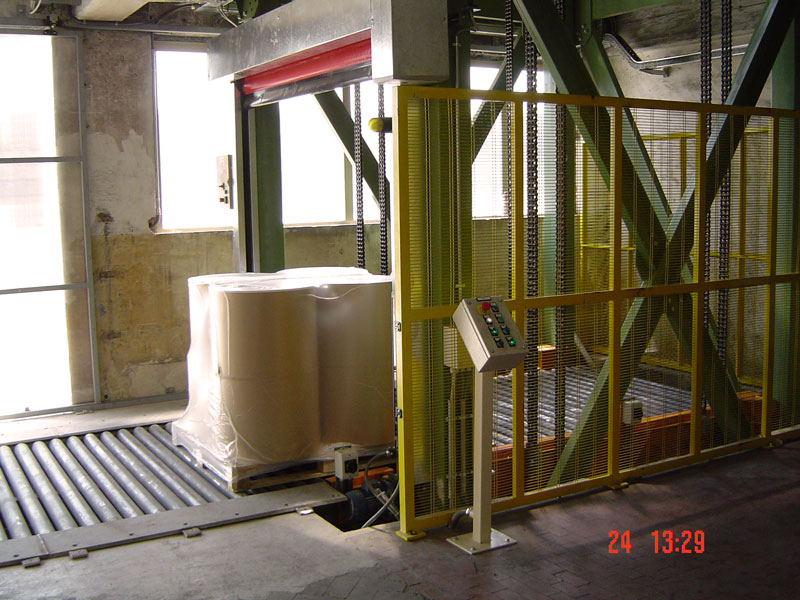

Elevatori per Bobine: Sollevatori specificamente progettati per il trasporto verticale delle bobine tra diversi livelli all'interno del magazzino o della linea di produzione.

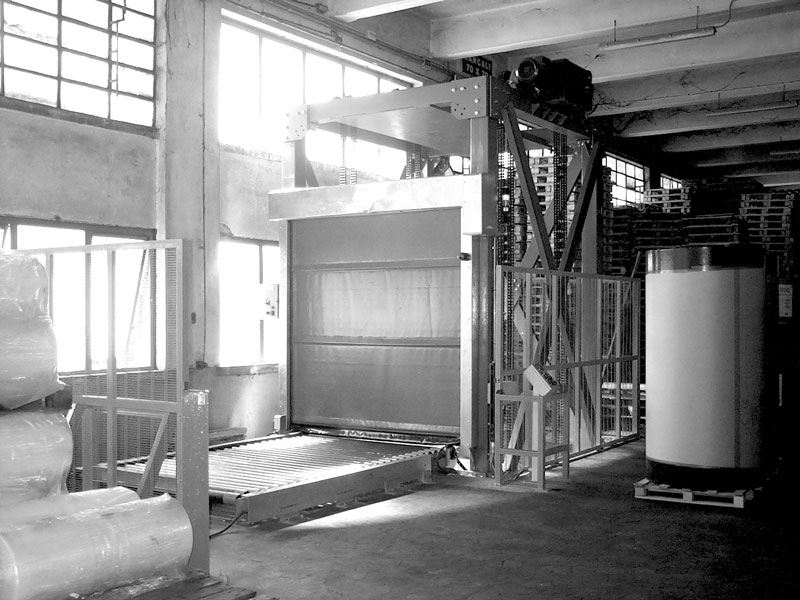

Montacarichi per Bobine: Sistemi robusti per spostare bobine tra piani diversi, adatti a carichi pesanti e di grandi dimensioni.

Sistemi di Movimentazione Automatizzata:

Veicoli a Guida Automatica (AGV): Veicoli autonomi che trasportano le bobine all'interno dell'impianto seguendo percorsi programmati. Gli AGV sono particolarmente utili in ambienti complessi dove è richiesta una movimentazione flessibile.

Carroponte e Gru a Bandiera: Utilizzati per il sollevamento e la movimentazione delle bobine in aree specifiche, come il carico/scarico da camion o lo spostamento in magazzini verticali.

Sistemi di Stoccaggio e Smistamento:

Sistemi di Stoccaggio Verticale: Strutture che permettono lo stoccaggio delle bobine in posizione verticale, ottimizzando lo spazio e facilitando l'accesso tramite carrelli elevatori o AGV.

Sistemi di Stoccaggio Orizzontale: Utilizzati per bobine di grande diametro o peso, consentendo un facile accesso e movimentazione.

Smistatori di Bobine: Sistemi che indirizzano automaticamente le bobine verso specifiche aree di stoccaggio o linee di lavorazione in base alla loro destinazione.

Sistemi di Controllo e Automazione:

Software di Gestione e Controllo: Gestisce tutte le operazioni dell’impianto, monitorando il movimento delle bobine, ottimizzando i percorsi e garantendo che ogni bobina arrivi alla destinazione corretta.

Sensori di Posizionamento: Integrati lungo i nastri trasportatori e nelle aree di stoccaggio, garantiscono che le bobine siano posizionate correttamente e rilevano eventuali anomalie nel sistema.

Sistemi di Sicurezza:

Barriere di Sicurezza e Sensori di Prossimità: Proteggono gli operatori dalle macchine in movimento, garantendo un ambiente di lavoro sicuro.

Sistemi di Arresto di Emergenza: Pulsanti di emergenza distribuiti lungo l'impianto per arrestare immediatamente le operazioni in caso di necessità.

Sistemi di Rotazione e Orientamento:

Tavole Rotanti: Permettono di ruotare le bobine sul proprio asse per allinearle correttamente rispetto alle linee di produzione o ai sistemi di stoccaggio.

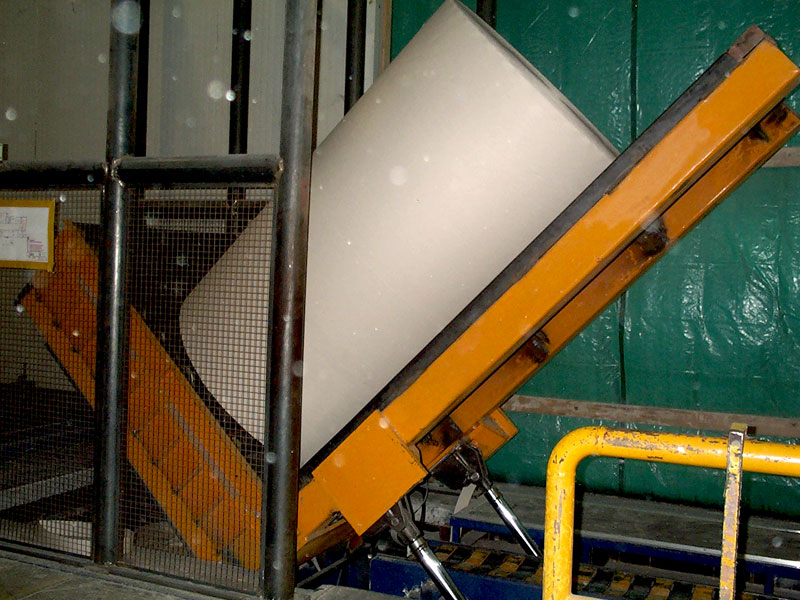

Ribaltatori di Bobine: Utilizzati per cambiare l’orientamento delle bobine da verticale a orizzontale o viceversa, facilitando diverse fasi del processo produttivo.

Vantaggi di un Impianto Completo per il Trasporto di Bobine:

Riduce i tempi di movimentazione delle bobine e ottimizza il flusso di lavoro, aumentando la produttività generale dell'impianto. Minimizza l'intervento umano in operazioni pericolose, riducendo il rischio di incidenti e lesioni. Può essere facilmente integrato con altri sistemi di automazione e ampliato per soddisfare le crescenti esigenze di produzione. Garantisce che le bobine vengano movimentate in modo sicuro e accurato, riducendo i danni ai materiali.

Applicazioni Tipiche:

Industria Cartaria: Movimentazione delle bobine di carta all'interno di stabilimenti di produzione o stampa.

Settore Metalmeccanico: Trasporto di bobine di acciaio, alluminio o altri metalli lungo le linee di produzione.

Industria Tessile: Gestione delle bobine di filato o tessuto, dalla produzione allo stoccaggio.

Industria Plastica: Movimentazione di bobine di film plastici o altri materiali polimerici.
